特色:

1

提供 IP 分享，有 PPPoE 自動撥號， DHCP，可同時連接無線及有線客戶端各 16 組，最大無線速率 11Mbps，有線為 10/100Mbps。

2

無線 + 有線的完整解決方案，節省網路建置成本，提高工作效率。

3

128bit 資料加密技術，符合 WIFI 國際規格，可與他牌 WIFI 卡相容使用。

4

可璧掛或置於桌面，附直立架，造型美觀。

　

詳細規格:

網路標準

IEEE 802.11b 高速率, 802.3
頻率 2.4GHz ISM 頻寬
無線媒體 直接連續擴展網路範圍 (DSSS)
媒體連結控制 具備衝突迴避功能的載體感應多重連結(CSMA/CA)
可支援作業系統 Windows 2000/95/95/ME 及 NT
操作模式 閘道(NAT路由器啟動)或僅使用AP(NAT路由器關閉)
加密 無加密選項; 64-bit(40bit)WAP加密選項; 128-bit WAP 加密選項
調節功能 DBPSK @ 1Mbps ; DQPSK @ 2Mbps ; CCK @ 5.5 及 11Mbps
運作頻道 歐洲 -13 個 ; 美國 - 11 個 ; 日本 - 14 個; 亞太地區 - 視國家而定
漫遊 支援多部閘道之間的漫遊功能
認證 美國/加拿大：FCC Part 15 Class B 美國無意識輻射規定；FCC hPart 15.247、15.205、15.209 美國擴展網路範圍；DOC RSS-210 加拿大擴展網路範圍；歐洲：ETS 300328、ETS 300 826、CE 標誌﹔日本：RCR STD-33
環境作業條件 攝氏 0度到40度; 儲存溫度-20到70度; 作業海拔高度: 最高 2.4公里
溼度 最大 95%，非凝結狀態
撞擊 抗撞及能力：40G, 11mS, 半正弦(half-sine); 抗震力: 最高 2G, 正弦(sine); 不規則狀態: 最高 0.02G
本機組態 直接控制台 (序列 EIA-232 DB-9公)
遠端組態 HTTP、Telnet
自動組態 BOOTP 和 DHCP
最高客戶端數量 DHCP 伺服器可提供 252 個位址(有線及無線)、最多16個無線客戶端、同時可有32個客戶端透過NAT連線至網際網路。
管理功能 透過MAC位址進行客戶端連結控制﹔內嵌入HTTP伺服器；多層式密碼；DHCP伺服器
診斷功能 事件記錄、資料風包追蹤、運作記錄；協定過濾
範圍 室外高達1500呎(460米)、室內300呎(90米)
天線 兩個白色外接式、無法移除的雙極天線
LED 指示燈 電源、WLAN、LAN、WAN(作業燈號)、STAT(狀態)
接收敏感度 92dBm @ 1 Mbps ；88dBm @ 2 Mbps ；84dBm @ 5.5 Mbps； 80dBm @ 11 Mbps
最高輸出電源 14 dBm
電源供應 DC 5V 2000mA 電源配接器

　

設定方式

1. 進行硬體連接

準備一台電腦透過 Cross-Over 線直接連接來進行設定，或透過 Hub 採用一般標準網路線再接到電腦。

　

2. 進入設定介面

透過 IE 瀏覽器輸入以下的預設 IP 位址http://192.0.2.1，將可連到一個設定頁面

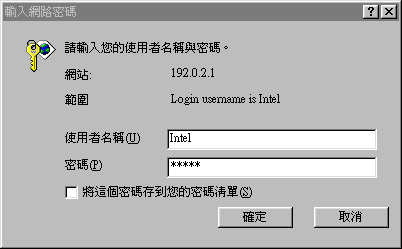

3. 輸入帳號密碼

預設帳號密碼皆為 Intel，'I' 必須大寫。(設定完成後，最好改掉預設帳號密碼，以防止他人侵入!)

4. 開始設定

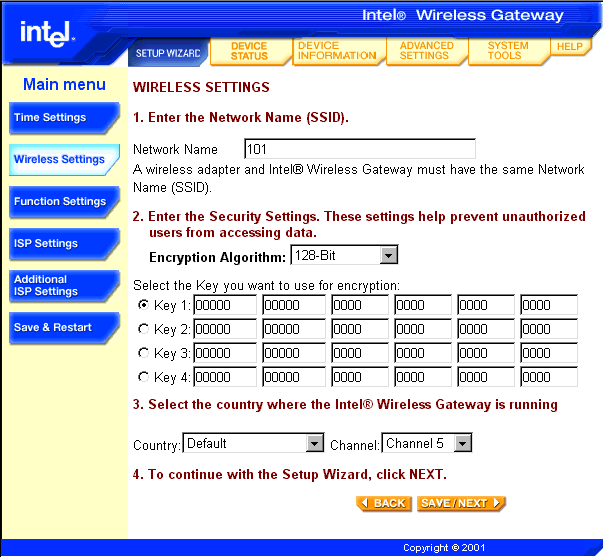

Wireless Settings

設定無線網路，101為預設網路名稱，可自行命名，無線網卡之設定必須與此相同。Encryption Algorithm 為安全設定，可不開啟或者設定 128-Bit 加密，防止他人存取網路傳輸的重要資料。(網卡設定必須與此相同)

　

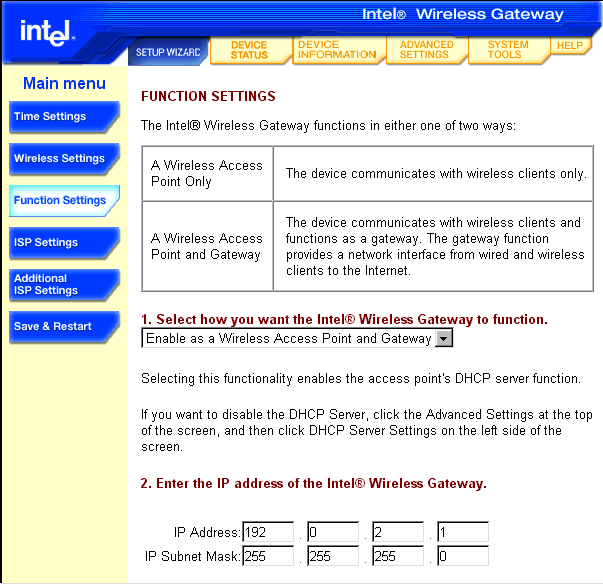

Function Settings

由於這台 Intel 無線閘道基地台具備有線及無線兩種功能，以下可設定其運作模式，僅使用無線功能或者兩者都提供。另外一個則設定基地台的 IP 位址及 Mask，預設為 http://192.0.2.1。

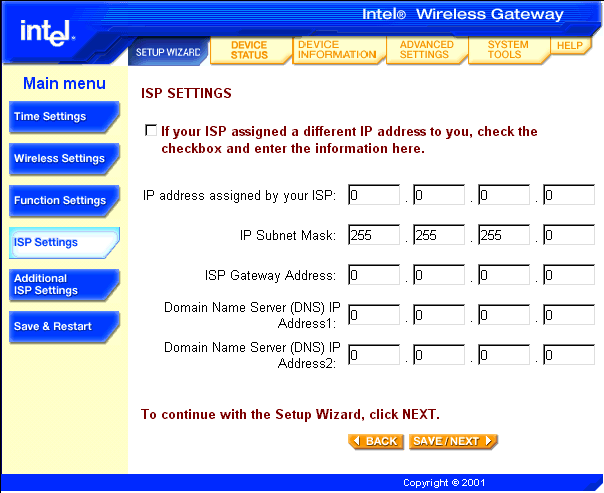

ISP Settings

接下來的設定應該不會太陌生，如果您具備固定 IP 位址，可直接輸入以下資訊。

　

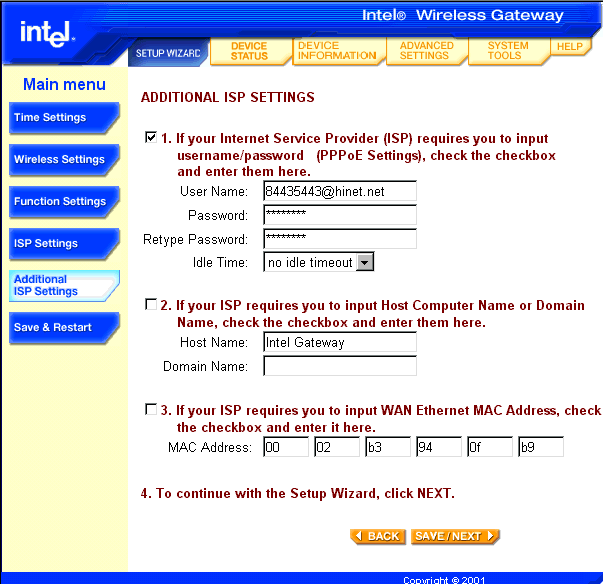

Additional ISP Settings

若採用 ADSL 撥接，只需將第一項打勾，選用PPPoE 自動撥號功能，並將帳號及密碼填入。

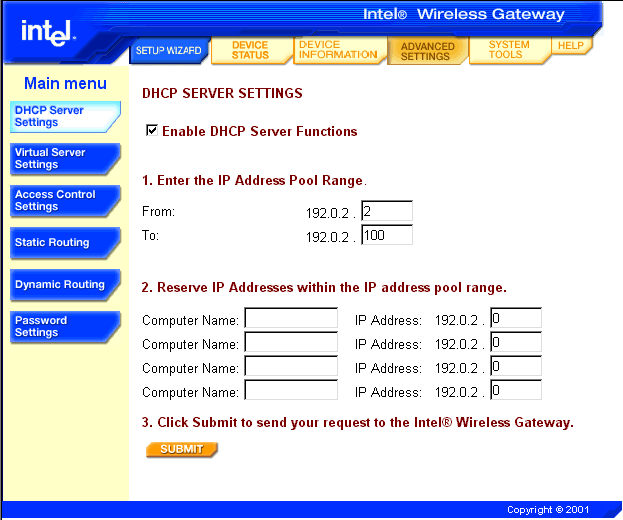

DHCP Server Settings

在 ADVANCED SETTINGS 啟動 DHCP 伺服器功能，以使得每一個使用者可以直接連上網路。

最後將資訊儲存，等待約一分鐘。檢查您的設定資訊

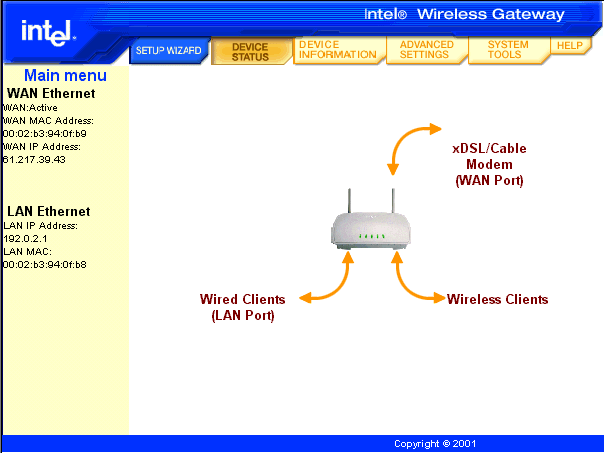

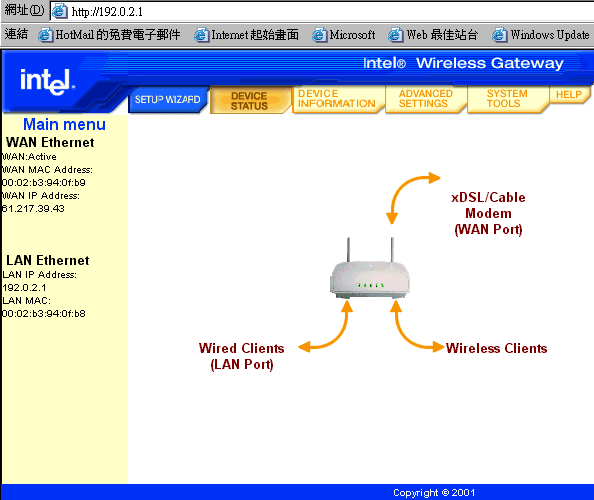

Device Status(裝置狀態)

檢查裝置連線狀態，無線及有線是否連線正常。

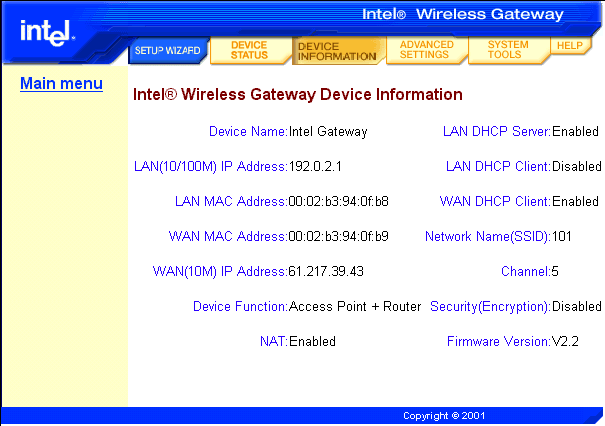

DEVICE INFORMATION(裝置資訊)

網路名稱/ 裝置 IP 及 DHCP 功能等等，以及加密設定......等等。
